地震大国である日本で住宅を建てる際、地震対策は避けて通れない重要なテーマです。制震構造は、地震の揺れを吸収して建物の被害を抑える技術として、近年多くの注文住宅で採用されています。しかし、耐震構造や免震構造との違いがわからず、どの方式を選べばよいか迷っている方も多いのではないでしょうか。

本記事では、制震構造の基本的な仕組みから、耐震・免震との具体的な違い、それぞれのメリット・デメリット、導入時の注意点まで、住宅建築の専門的な視点から詳しく解説します。これから注文住宅を建てる方やリフォームを検討している方が、自分や家族に最適な地震対策を選ぶための判断材料を提供します。

制震構造とは？

地震の揺れを吸収して被害を抑える

制震構造とは、建物の骨組みや壁の中に制震装置を設置し、地震のエネルギーを吸収・消費することで、建物の揺れを軽減する構造方式を指します。一般的に、制震ダンパーと呼ばれる装置を建物の複数箇所に配置し、地震時の振動エネルギーを熱エネルギーに変換して建物に伝わる揺れを小さくする仕組みです。

この技術は、もともと高層ビルや橋梁などの大型構造物で発展してきました。近年では技術の進歩により、木造住宅や鉄骨造住宅にも適用できる小型の制震装置が開発され、一般の注文住宅でも導入しやすくなっています。

揺れを抑えるメカニズム

制震構造の基本メカニズムは、地震による揺れのエネルギーを制震装置で吸収し、建物への影響を減らすことにあります。地震が発生すると、建物全体が揺れ始めますが、制震装置が変形や摩擦によってエネルギーを吸収し、建物の揺れ幅を小さく抑えます。

例えば、オイルダンパーでは内部のピストンが動く際の抵抗によって、粘弾性ダンパーでは特殊なゴムなどの素材が変形する際の粘り強さによって、エネルギーを吸収します。この結果、建物の変形量が減り、構造材や仕上げ材へのダメージが軽減されます。

さらに、制震構造は繰り返しの揺れにも効果を発揮します。大きな地震の後には余震が続くことが多いですが、制震装置が各揺れごとにエネルギーを吸収するため、繰り返しの揺れによる建物の損傷蓄積を抑える効果も期待されています。

制震構造の仕組みと主なダンパーの種類

オイルダンパーの特徴

オイルダンパーは、シリンダー内のオイルがピストンを通過する際の抵抗を利用して、地震のエネルギーを吸収する装置です。自動車の乗り心地をよくするために搭載されるショックアブソーバーと似た原理で、建物が揺れるとピストンが動き、その際にオイルの粘性抵抗が働いて揺れを抑えます。

オイルダンパーの利点は、温度変化に比較的強く、安定した減衰性能を発揮できる点です。また、小さな揺れから大きな揺れまで幅広い振幅に対応できるため、住宅用の制震装置として多く採用されています。定期的なメンテナンスが推奨されますが、耐久性も比較的高いとされています。

粘性ダンパーと粘弾性ダンパー

粘性ダンパーは、高粘度の流体を利用してエネルギーを吸収する装置です。流体が抵抗を生み出すことで、建物の揺れを抑制します。一方、粘弾性ダンパーは、ゴムや樹脂などの粘弾性材料の変形によってエネルギーを吸収します。

粘弾性ダンパーの特徴は、ゴムやシリコンといった材料自体が収縮・変形して元に戻るという性質を生かすため、繰り返しの揺れに対しても安定した性能を発揮しやすい点です。また、構造がシンプルでメンテナンス性に優れ、設置スペースも比較的小さくて済むため、木造住宅への適用例が増えています。

摩擦ダンパーとその他の装置

摩擦ダンパーは、金属板やブレーキパッドのような材料の摩擦抵抗を利用してエネルギーを吸収する装置です。地震時に部材同士がこすれ合うことで、熱エネルギーに変換して揺れを軽減します。構造がシンプルで、比較的低コストで導入できる利点があります。

このほか、鋼材の降伏変形を利用した鋼材ダンパーや、特殊な合金を用いた形状記憶合金ダンパーなども開発されています。それぞれの装置には特性があり、建物の構造や予算、求める性能に応じて選択されます。

ダンパーの配置と設置位置の考え方

制震ダンパーの効果を最大限に引き出すには、適切な配置と設置位置の検討が欠かせません。一般的には、建物の層間変形が大きくなりやすい外周部や柱頭、揺れが集中しやすい柱と梁の接合部付近に設置します。

木造住宅では、壁内部や筋交いの近くにダンパーを組み込むことが多く、鉄骨造では柱と梁の接合部にブレース状に取り付けることが一般的です。建物の平面形状や高さ、重心位置などを考慮し、構造設計者が最適な配置を計算します。

また、設置数が多いほど効果は高まりますが、コストとのバランスも重要です。必要最小限の設置数で最大の効果を得るために、構造解析を行いながら配置を決定することが推奨されます。

制震構造のメリットと限界を理解する

制震構造の主なメリット

制震構造の最大のメリットは、地震時の揺れを大幅に軽減し、建物の損傷を抑えられる点です。地震のエネルギーを制震装置が吸収するため、柱や梁、壁などの主要構造部材への負担が減り、建物の寿命を延ばす効果が期待できます。

また、揺れが小さくなることで、室内の家具や家電の転倒・落下リスクも低減されます。地震時の安全性が高まり、居住者の生命や財産を守ることにつながります。

さらに、制震構造は既存住宅への後付けが比較的容易な場合があります。リフォーム時に制震ダンパーを追加設置することで、既存の耐震性能を向上させることができるため、築年数の経った住宅の地震対策としても有用です。

制震構造のデメリットとリスク

制震構造には、初期コストが増加するというデメリットがあります。制震装置の材料費や設置工事費が必要となるため、一般的な耐震構造のみの建物と比べて、建築費が高くなる傾向があります。

また、制震装置の種類によっては、定期的なメンテナンスや点検が必要になる場合があります。オイルダンパーでは経年劣化によるオイル漏れのチェックが求められるなど、維持管理の手間とコストがかかることも考慮すべきです。

さらに、制震構造は地震の揺れを軽減する効果はありますが、建物を完全に無傷に保つわけではありません。想定を超える巨大地震や、長周期地震動に対しては、制震装置の性能が十分に発揮されない可能性もあります。

効果が出やすい条件と想定震度

制震構造の効果は、建物の高さや形状、地盤条件、地震の性質によって変わります。一般的には、中層から高層の建物ほど揺れの振幅が大きくなるため、制震装置の効果が顕著に表れやすいとされています。

住宅規模では、2階建てや3階建ての木造住宅でも効果は期待できますが、平屋建てのような低層建築では揺れ自体が小さいため、制震装置の効果が実感しにくい場合があります。

想定震度については、震度5弱から震度6強程度の中規模から大規模地震において、制震構造の効果が発揮されやすいと考えられています。ただし、震度7クラスの巨大地震では、制震装置だけでなく、建物全体の耐震性能が重要になるため、いざという時の備えとするなら耐震と制震をセットで考慮することが必要です。

制震構造と耐震・免震の違いと選び方

耐震構造との違い

耐震構造は、建物の骨組みを強固にして地震の力に耐える方式であり、制震構造は揺れのエネルギーを吸収して揺れを抑える方式です。耐震構造では、柱や梁、壁を太くしたり筋交いを増やしたりすることで、建物自体の強度を高めます。

耐震構造の利点は、比較的低コストで導入でき、メンテナンスがほとんど不要な点です。しかし、建物が地震の力を直接受けるため、揺れは大きくなり、室内の家具転倒リスクは制震構造より高くなる傾向があります。

一方、制震構造は揺れを抑える効果が高く、繰り返しの地震にも有利ですが、初期コストやメンテナンスの手間がかかります。両方を併用することで、より高い地震対策効果を得ることも可能です。

免震構造との違い

免震構造は、建物と基礎の間に免震装置を設置し、地震の揺れを建物に伝えにくくする方式です。地盤の揺れが免震装置でカットされるため、建物自体の揺れは非常に小さくなります。

免震構造の効果は高く、室内の家具転倒リスクも大幅に減少しますが、初期コストが非常に高く、住宅規模では数百万円単位の追加費用が必要になることもあります。また、設置スペースや地盤条件の制約も大きく、すべての敷地に適用できるわけではありません。

制震構造は免震構造ほどの揺れ低減効果はありませんが、コストや適用範囲の面で優位性があります。予算や敷地条件に応じて、どちらが適しているかを検討することが重要です。

用途別の選び方の目安

制震構造、耐震構造、免震構造の選び方は、予算や建物の用途、地盤条件、地震リスクなどを総合的に考慮して決めることが望ましいです。まず、予算に余裕があり、最高レベルの地震対策を求める場合は免震構造が選択肢となります。

中程度の予算で、揺れの軽減と耐震性のバランスを重視する場合は、制震構造が有力です。特に、木造住宅や鉄骨造住宅で、既存の耐震性能を向上させたい場合に適しています。

一方、予算を抑えつつ基本的な地震対策を行いたい場合は、耐震構造を基本とし、必要に応じて部分的に制震装置を追加する方法も考えられます。地震リスクが高い地域や、繰り返しの地震が予想される地域では、制震構造の併用が推奨されます。

制震構造を他方式と併用する事例

制震構造は、耐震構造や免震構造と併用することで、より高い地震対策効果を得ることができます。例えば、基本的な耐震性能を確保した上で、制震ダンパーを追加設置することで、揺れの軽減効果を高める方法が一般的です。

また、免震構造を採用した建物でも、建物上部の揺れを抑えるために制震装置を併用するケースがあります。このような複合的なアプローチは、大規模なマンションやオフィスビルではすでに実用化されており、住宅分野でも今後普及が期待されています。

併用する際には、各方式の特性を理解し、構造設計者と十分に相談することが重要です。コストと効果のバランスを見極めながら、最適な組み合わせを選ぶことが求められます。

制震構造の新築導入の方法

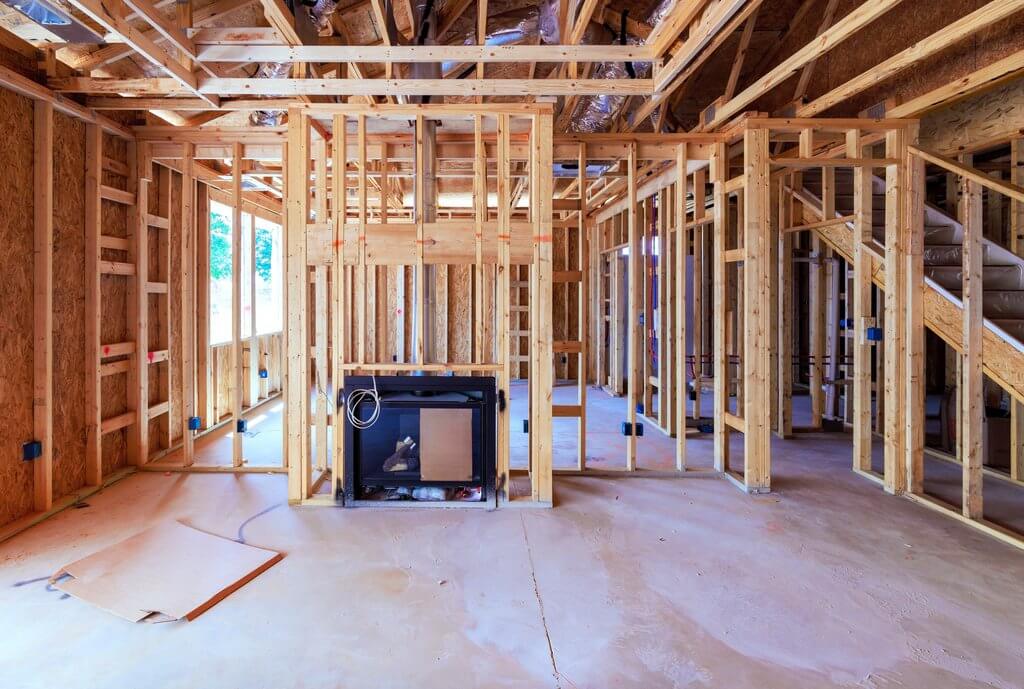

新築設計での制震構造導入の流れ

新築で制震構造を導入する場合、まず設計段階で構造設計者や建築士に希望を伝え、建物の構造計算と制震装置の配置検討を行います。構造設計者は、建物の形状や高さ、地盤条件などを考慮し、最適な制震装置の種類と設置位置を提案します。

次に、制震装置のメーカーや製品を選定し、性能データや認証情報を確認します。信頼性の高い製品を選ぶことが、長期的な安心につながります。

設計が確定したら、施工段階で制震装置を組み込みます。木造住宅では、壁の内部や筋交いの近くにダンパーを設置し、鉄骨造では柱と梁の接合部にブレース状に取り付けることが一般的です。施工精度が性能に影響するため、熟練した施工業者に依頼することが推奨されます。

施工上の注意点と工期の目安

制震構造の施工では、制震装置の取り付け位置や角度が設計通りであることを確認することが重要です。取り付け位置がずれると、期待した性能が得られない場合があります。

また、制震装置と建物の構造材を確実に固定するために、適切なボルトやアンカーを使用し、施工マニュアルに従って作業を進める必要があります。施工後には、設置状況を写真や図面で記録し、将来のメンテナンスに備えることが望ましいです。

工期については、制震装置の設置自体は数日から1週間程度で完了することが多いですが、全体の設計や構造計算に時間がかかる場合があります。余裕を持ったスケジュールで進めることが推奨されます。

補助金や保証・保険の活用方法

制震構造の導入には、自治体によって補助金や助成金が用意されている場合があります。耐震改修促進法に基づく支援制度や、地方自治体独自の助成制度が該当します。新築住宅でも、一定の性能基準を満たすことで補助対象となるケースがあるため、事前に確認することが重要です。

また、制震装置を導入した住宅は、地震保険の割引対象となる場合があります。保険会社によって条件が異なるため、契約前に確認しておくとよいでしょう。

制震装置のメーカーによっては、製品保証や性能保証を提供している場合もあります。保証内容や期間を確認し、長期的な安心を得られる製品を選ぶことが推奨されます。

制震構造の設計・点検基準

制震構造の性能評価指標

制震構造の性能は、層間変形角や加速度応答、エネルギー吸収量などの指標で評価されます。層間変形角とは、建物の各階がどれだけ水平方向に変形したかを示す指標で、この値が小さいほど建物の損傷が少ないことを意味します。

加速度応答は、地震時に建物が受ける揺れの大きさを表し、これが小さいほど室内の家具転倒リスクが低減されます。エネルギー吸収量は、制震装置がどれだけのエネルギーを吸収できるかを示し、この値が大きいほど効果が高いと考えられます。

これらの指標は、構造解析ソフトウェアを用いたシミュレーションや、実物大実験によって評価されます。信頼性の高い製品は、第三者機関による性能確認試験を受けていることが一般的です。

関連する設計基準と法規

制震構造の設計には、建築基準法や住宅性能表示制度などの法規が関係します。建築基準法では、建物の構造安全性が規定されており、制震構造を採用する場合でも、基本的な耐震基準を満たす必要があります。

住宅性能表示制度では、地震に対する構造の安定性を等級で示すことができます。制震構造を導入した住宅は、耐震等級に加えて制震性能を評価してもらうことで、住宅の性能を明確に示すことが可能です。

また、国土交通省が定める「制震構造設計指針」や、日本建築学会が発行する各種指針なども参考にされます。これらの基準に沿って設計することで、安全性と信頼性が確保されます。

基準・制度	内容	対象
建築基準法	構造安全性の最低基準	全ての建物
住宅性能表示制度	地震安全性の等級表示	住宅
制震構造設計指針	制震装置の設計手法	制震構造採用建物

試験・検証と第三者認証の種類

制震装置の性能を確認するために、メーカーや研究機関では各種試験や検証が行われます。代表的な試験には、静的加力試験や動的加力試験、振動台実験などがあります。

静的加力試験では、制震装置に一定の力を加えて変形量や耐力を測定します。動的加力試験では、繰り返しの荷重を加えて、繰り返し性能や疲労特性を確認します。振動台実験では、実際の地震波を模擬した揺れを与えて、制震装置の効果を検証します。

第三者認証としては、一般社団法人日本建築センターや日本ERI株式会社、その他の指定性能評価機関による認定があります。これらの認証を取得した製品は、一定の性能基準を満たしていることが保証されており、安心して採用できます。

維持管理と定期点検の方法

制震構造の性能を長期間維持するには、定期的な点検とメンテナンスが重要です。制震装置の種類によっては、経年劣化や摩耗が生じる場合があり、定期的な確認が推奨されます。

オイルダンパーでは、オイル漏れや内部シールの劣化を確認します。粘弾性ダンパーでは、ゴムや樹脂材料のひび割れや硬化をチェックします。摩擦ダンパーでは、摩擦面の摩耗や緩みを点検します。

点検の頻度は、メーカーの推奨に従うことが基本ですが、一般的には5年から10年ごとに専門業者による点検を受けることが望ましいとされています。大きな地震の後には、臨時点検を行い、制震装置に損傷がないか確認することも重要です。

点検結果は記録として保存し、将来のメンテナンスやリフォームの際に参考にできるようにしておくとよいでしょう。適切な維持管理により、制震構造の性能を長期間にわたって発揮させることができます。

ヤマダホームズでは、制震構造をはじめとする地震対策技術を含めたご提案しておりますので、ご興味のある方はぜひお気軽にご来場ください。

まとめ

制震構造は、地震のエネルギーを吸収して建物の揺れを軽減する技術であり、耐震構造や免震構造と組み合わせることで、より高い地震対策効果を得ることができます。制震装置にはオイルダンパーや粘弾性ダンパー、摩擦ダンパーなどさまざまな種類があり、建物の構造や予算に応じて選択できます。

制震構造のメリットは、揺れの低減による建物損傷の抑制や家具転倒リスクの軽減、既存住宅への後付けが可能な点です。一方で、初期コストや維持管理の手間がデメリットとして挙げられます。耐震構造は低コストで導入しやすく、免震構造は最高レベルの揺れ軽減効果がありますが、それぞれに適した条件や予算があるため、自分の住宅に最適な方式を選ぶことが重要です。

新築時には設計段階から制震装置の配置を検討し、施工精度を確保することが求められます。また、定期的な点検とメンテナンスにより、制震構造の性能を長期間維持することが可能です。本記事で紹介した内容を参考に、安心して暮らせる地震に強い住まいづくりを進めてください。
